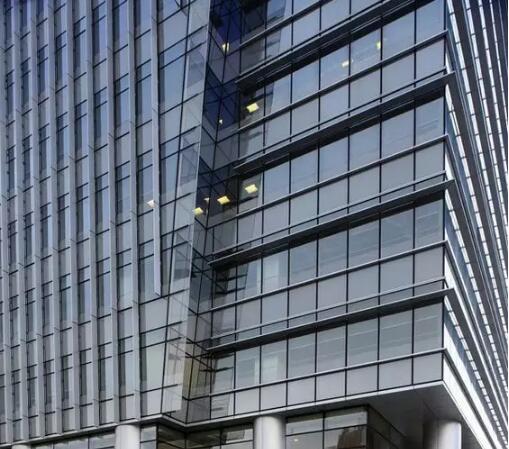

玻璃幕墻是指由支承結構體系可相對主體結構有一定位移能力

不分擔主體結構所受作用的建筑外圍護結構或裝飾結構

今天開始我們就來聊一聊玻璃幕墻的一切

一、分類

玻璃幕墻主要分為框支撐玻璃幕墻和全玻幕墻

框支撐玻璃幕墻是玻璃面板周邊由金屬框架支撐的玻璃幕墻

主要包括明框玻璃幕墻和隱框玻璃幕墻

全玻幕墻是由玻璃肋和玻璃面板構成的玻璃幕墻

明框玻璃幕墻特點在于鋁合金型材本身兼有骨架結構和固定玻璃的雙重作用隱框玻璃幕墻特點在于玻璃在鋁框外側，用硅酮結構密封膠把玻璃與鋁框粘結，幕墻的荷載主要靠密封膠承受

二、優缺點

優點

將建筑美學、建筑功能、建筑節能和建筑結構等因素有機地統一起來，從不同角度呈現出不同的色調，隨陽光、月色、燈光的變化給人以動態的美，輕巧美觀、不易污染、節約能源。

缺點

光污染

玻璃幕墻反射所產生的噪光，會導致人產生眩暈、暫時性失明，常常發生事故。

玻璃自爆

設計方面的原因；生產環節的原因；運輸?shù)脑颍话惭b時產生的原因；建筑物沉降的原因；人為的原因；天災的原因；玻璃原片的質量問題等都可能引起玻璃自爆

耐火能力差

盡管玻璃幕墻是不可燃燒的材料，但在烈火面前，它會融化或軟化

滲水

主要與密封材料關系較大

增溫及熱島效應

夏日陽光被反射到居室中，使室溫平均升高4到6攝氏度

高樓的玻璃幕墻反射周圍的景物使鳥類完全意識不到眼前的危險，往往來不及減速就一頭撞在玻璃上

三、設計要求

玻璃墻體

現代化高層建筑的玻璃幕墻采用了由鏡面玻璃與普通玻璃組合

隔層充入干燥空氣或惰性氣體的中空玻璃

中空玻璃具有隔音、隔熱、防結霜、防潮、抗風壓強度大等優點

密封材料

玻璃與玻璃之間采用耐候硅酮膠密封

玻璃與金屬結構之間采用結構硅酮膠粘結

建筑點式玻璃技術中密封膠只起密封作用，不必進行強度計算

尺寸要求

建筑幕墻水平橫向擴展模數從900mm開始按1模增至最大尺寸為6000mm

其豎向擴展模數從2700mm開始按1模增至最大尺寸為6000mm

如工程需要跨越上述尺寸時，可與制作廠家另行研究

幕墻玻璃的厚度不應小于6.0mm。全玻璃墻肋玻璃的厚度不應小于12mm

四、施工

1、放樣彈線

根據土建提供的主軸線及通光孔用經緯儀和激光垂準儀進行復測，如有偏差即與主承包聯系進行調整，然后按照極坐標法進行標準層初步放樣，迅速測出結構偏移數，如結構超出規范要求時，即與業主主承包聯系，提供一個較科學且簡便的技術處理方案，同時報告公司技術部、工程部核準，最后正式彈分格線。確定主體結構基準線，劃出預埋件十字中心線，核對幕墻分隔中心線。

2、安裝豎料及鐵件

根據彈好的分格線及圖面要求進行豎料定位，選用的上墻連接件必須滿足結構偏差數據，在方墊片與連接角碼處應用電焊固定，并進行防腐處理。

3、安裝橫料

先裝堅料，后裝橫料，安裝前核對材料標記、符號，橫料有否損傷等，最后注意位置和調整：?jiǎn)沃M料水平偏差，相鄰兩橫料高低偏差。

4、玻璃板塊安裝

材料運至工地存放，需檢查數量、尺寸及外觀；在進行運輸、存放、吊放時須特別留意，不可損壞和影響其他安裝，同時要注意安全。按施工圖及板片分配圖進行安裝，安裝需符合設計要求，安裝完畢后應進行有關的保護措施，確保結構膠及密封膠不被破壞。

5、鋁型材接縫注膠

主要部位：豎料伸縮縫

五、注意點

一般幕墻的邊框

都采用上部受力的方法

都是采用上掛式

有雙面貼角焊和單面貼角焊

相對來說雙面焊比較穩固

但是造價也大

立面玻璃安裝

立面玻璃的安裝順序?yàn)閺纳现料拢虼耍_手架每步的高度及允許的自由高度應與每層玻璃高度相適應，以便隨著玻璃的逐層往下安裝、密封與表面清理，逐層拆除腳手架，滿足逐層安裝的要求。

玻璃安裝前應先進行清潔，玻璃采用電動葫蘆提升至安裝高度后采用人工就位，玻璃就位后，擰入與不銹鋼夾具的連接螺桿進行初步固定，然后進行玻璃調整，使接口平整，膠縫大小均勻及橫平豎直。調整完成后，用力矩扳手?jǐn)Q緊螺桿。力矩的控制應符合設計規定，既要確保玻璃安裝牢固，又不能造成玻璃破碎。

立面玻璃每安裝完成一層后，要求玻璃之間的縫寬不宜小于10mm，進行硅酮密封膠嵌縫、清潔，然后拆除一步腳手架，進行下一層玻璃安裝。
